閉孔泡沫鋁夾層結構耐撞性研究（十）

2.3.1失效模式分析（2）

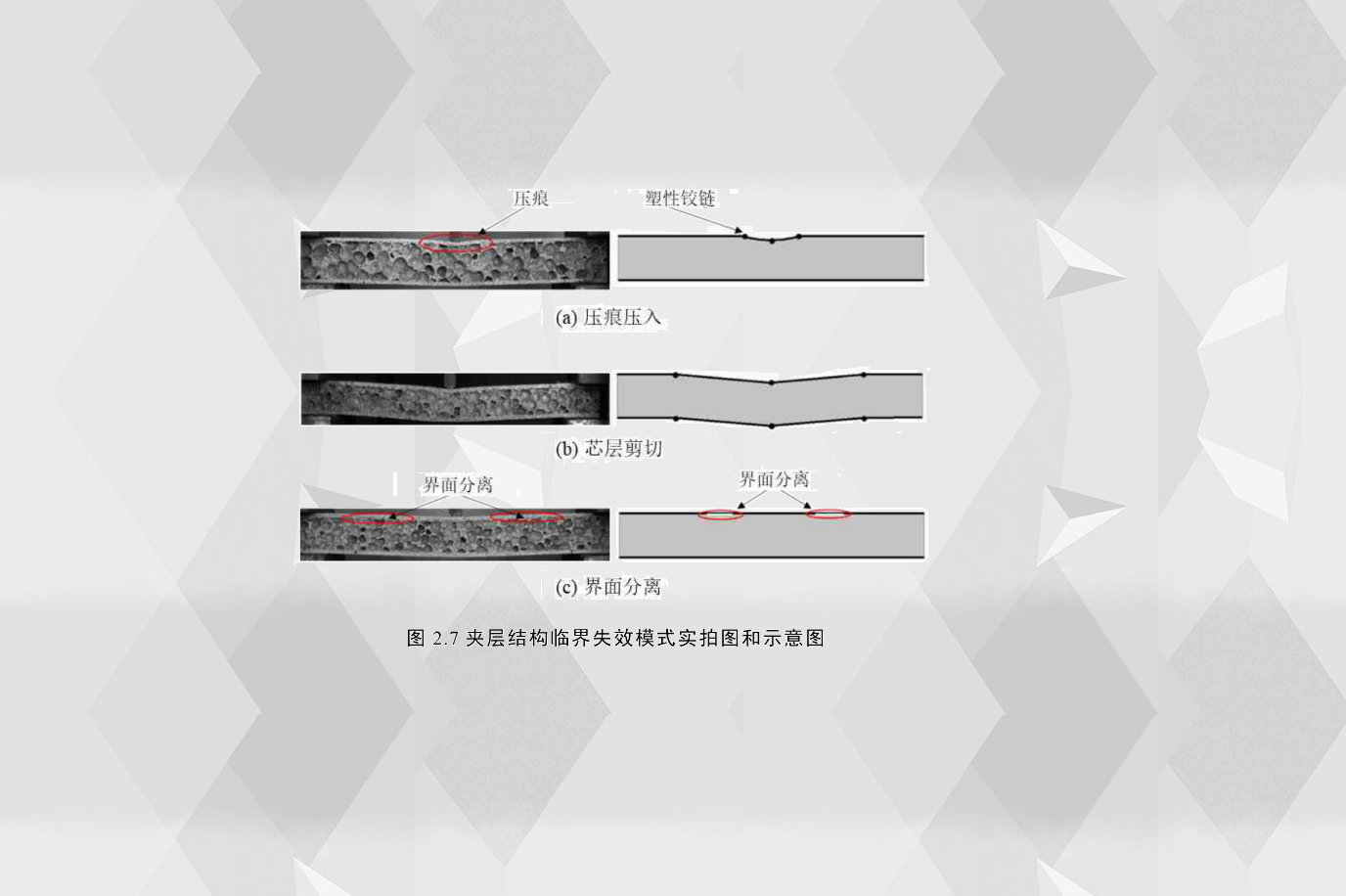

通過實驗觀察分析得出，泡沫夾層結構在彎曲工況下三種主要的臨界失效模式為壓痕壓入、芯層剪切和界面分離，如圖2.7所示。臨界失效模式壓痕壓入(IN)的主要特征是壓頭正下方部分夾層結構的上面板有鉸鏈并且附近的芯層有明顯的局部壓痕；通過圖2.7(a)可以觀測到，壓頭附近的上面板有三個鉸鏈，而在此時刻下面板的位移很小，基本可以忽略其位移量。如圖2.7(b)所示，臨界失效模式芯層剪切(CS) 的主要特征是上下面板位置平行，并且上下面板各有三個鉸鏈，鉸鏈的位置一個位于壓頭正下方，兩外兩個分別位于兩支撐端附近，該失效模式與Ashby等人在參考文獻中提到的ModeB類似。最后一種臨界失效模式為界面分離(DB)，夾層結構膠粘劑的完整性確保了載荷在夾層結構各組成部分之間穩定傳遞；根據剪切力互等定理，在臨界失效模式發生之前，泡沫芯層受到的剪切應力等于膠粘劑的剪切應力，但在僅涉及由剪切應力引起的臨界失效模式的情況下，如果夾層結構受到的最大剪切應力超過膠粘劑所能承受的剪切強度，但小于芯層所能承受的剪切強度，則可能會發生界面分離(DB)。
